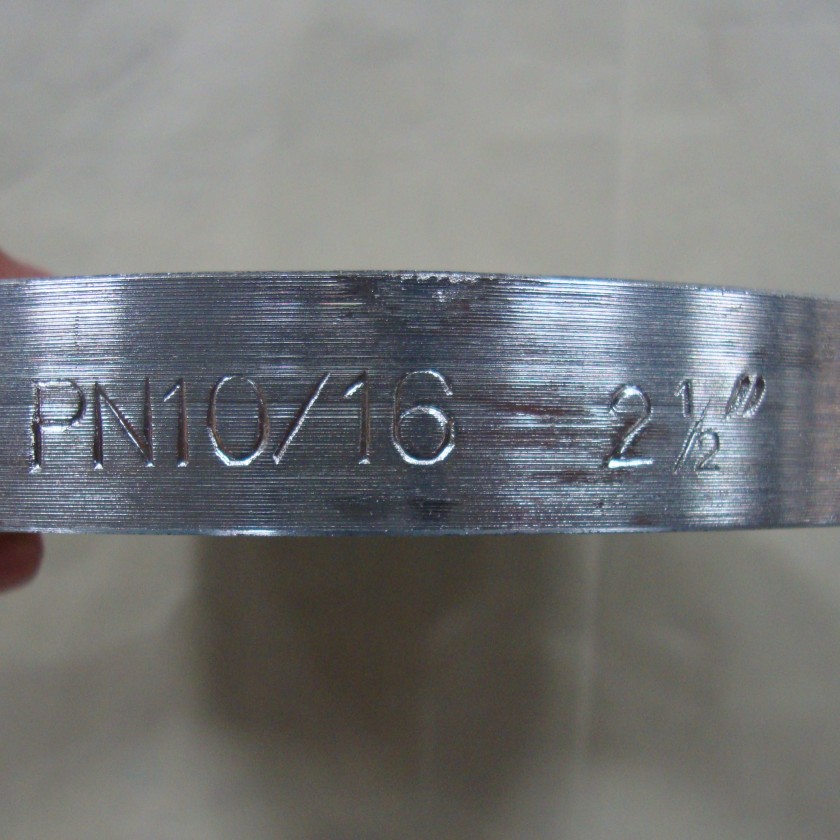

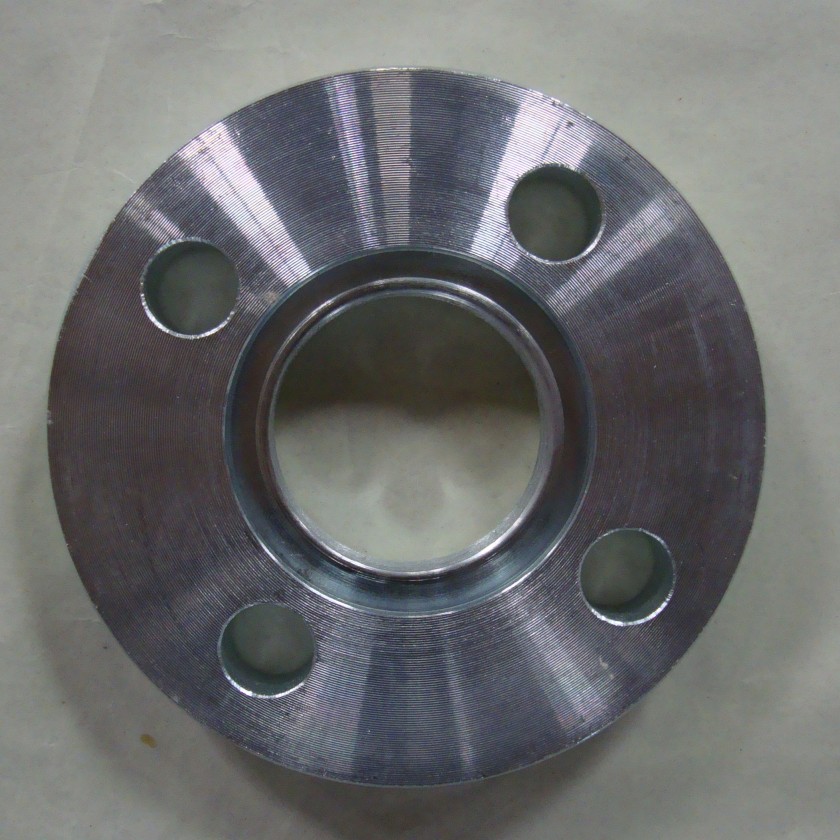

Flangia scanalata

Prestazioni di tenuta a prova di perdite superiori

Il sistema di tenuta integrato "scanalatura + guarnizione + anello di bloccaggio" crea un triplo effetto di tenuta. Il profilo della scanalatura, lavorato con precisione, garantisce una compressione ermetica della guarnizione (EPDM, nitrile o fluoropolimero), formando una tenuta affidabile che resiste alle perdite anche in caso di vibrazioni, fluttuazioni di pressione o variazioni di temperatura. Con un tasso di tenuta a tenuta stagna superiore al 99% in condizioni operative standard, è adatto per applicazioni critiche che coinvolgono acqua, gas, olio o fluidi corrosivi.

Eccezionale resistenza alle vibrazioni e agli urtiIl design flessibile delle flange scanalate consente lievi spostamenti assiali e angolari (fino a ±3°), assorbendo efficacemente le vibrazioni della tubazione e la dilatazione/contrazione termica. Ciò riduce le sollecitazioni sul sistema di tubazioni e sui giunti delle apparecchiature, riducendo al minimo il rischio di allentamenti o danni causati da urti meccanici o attività sismica. È particolarmente affidabile per sistemi HVAC, pompe industriali o condotte marine soggette a vibrazioni.

Resistenza alla corrosione e all'usura

Disponibili in materiali di alta qualità come acciaio inossidabile 304/316, acciaio al carbonio con rivestimento zincato/epossidico o ghisa sferoidale, le flange scanalate offrono un'elevata resistenza alla corrosione, alla ruggine e all'erosione chimica. Il trattamento superficiale (zincatura a caldo, passivazione o rivestimento epossidico) ne aumenta la durata in ambienti difficili come aree umide, impianti chimici o ingegneria navale. La durata utile è estesa del 50%-80% rispetto alle flange non rivestite, riducendo i costi di sostituzione e manutenzione.

Contatti ora E-mail Telefono

Descrizione prodotto

Panoramica

La flangia scanalata (nota anche come flangia con estremità scanalata) è un componente di collegamento per tubazioni rivoluzionario, progettato per il bloccaggio meccanico, caratterizzato da una struttura con estremità scanalata che si abbina a tubi scanalati, guarnizioni e anelli di bloccaggio. Elimina la necessità di saldature in loco o filettature complesse, offrendo un'installazione rapida, una tenuta affidabile e un'eccezionale adattabilità. Conformi agli standard globali, le nostre flange scanalate sono progettate con materiali di alta qualità e lavorazioni di precisione per soddisfare le esigenze di diverse applicazioni industriali, commerciali e infrastrutturali, dai sistemi antincendio alle condotte industriali.

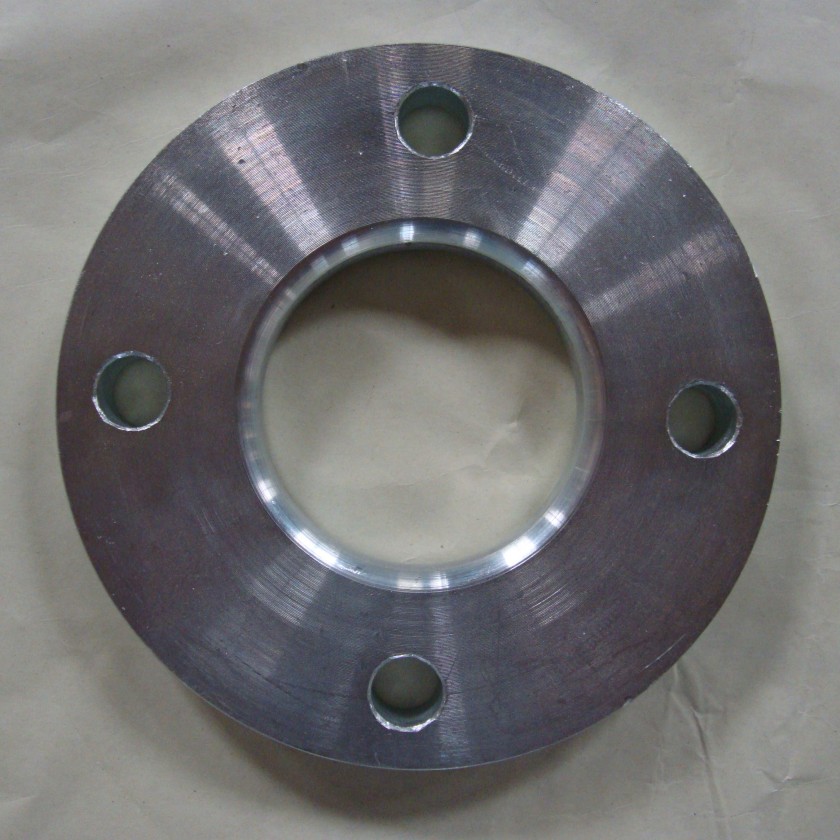

Flangia scanalata PN 10-16 2,5 pollici NO.2.jpg

Tipo materiale	Esempi di grado	Proprietà chiave	Scenari applicativi
Acciaio al carbonio	A105, Q235B, 20#	Elevata resistenza, economicità, buona saldabilità	Condotte industriali generali, approvvigionamento idrico/drenaggio
Acciaio inossidabile	304, 316, 316L	Resistente alla corrosione, resistente all'ossidazione	Elaborazione chimica, alimenti e bevande, ingegneria navale
Ferro duttile	D400, D500	Elevata tenacità, resistente all'usura, conveniente	Sistemi antincendio, condotte comunali
Acciaio al carbonio zincato	Zincato a caldo A105/Q235B	Maggiore resistenza alla corrosione	Condotte esterne, ambienti umidi
Acciaio rivestito in resina epossidica	Acciaio al carbonio rivestito con resina epossidica/ghisa duttile	Resistenza chimica e alla ruggine superiore	Trattamento delle acque reflue, condotte chimiche

Opzioni di guarnizione di tenuta

Materiale della guarnizione	Intervallo di temperatura	Proprietà chiave	Scenari applicativi
EPDM (monomero di etilene propilene diene)	-40°C – 120°C	Ottima resistenza agli agenti atmosferici, stabilità chimica	Fornitura di acqua, HVAC, protezione antincendio (mezzi non oleosi)
Gomma nitrilica (NBR)	-20°C – 100°C	Resistenza all'olio e al carburante	Petrolio, sistemi idraulici
Gomma siliconica	-60°C – 200°C	Resistenza alle alte temperature, flessibile	Condotte industriali ad alta temperatura
Fluoropolimero (PTFE)	-200°C – 260°C	Inerzia chimica, resistenza alla corrosione	Acidi/alcali forti, mezzi corrosivi

Standard e certificazioni di produzione

Standard internazionali:

ANSI/AWWA C110/A21.10 (American Water Works Association)

ASME B16.5 (Società americana degli ingegneri meccanici)

EN 1092-1 (norma europea)

DIN 2501 (standard tedesco)

GB/T 12465 (Norma nazionale cinese per raccordi per tubi scanalati)

Certificazioni di qualità: ISO 9001, UL, FM (per applicazioni antincendio), CE.

Controllo di qualità: ciascuna flangia è sottoposta a ispezione dimensionale (misurazione CNC), test di precisione della scanalatura, test di pressione (pressione idrostatica/aria) e controlli di qualità della superficie per garantire la conformità ai requisiti standard.
